1140V变660V三相隔离变压器是一种用于电压转换和电气隔离的电气设备,它的主要功能是将输入的1140V电压转换为输出的660V电压,因为初级和次级是通过磁能联系的,所以具有电气隔离性,这种变压器通常用于工业环境中,适合于需要不同电压等级的设备供电的场合。
这种变压器由三个单相变压器按照三相拓扑结构组合而成,能够处理三相交流电。它不仅能够改变电压,还可以有效地隔离电气设备之间的直接电气连接,从而防止电气噪声和干扰的传播,并提供额外的安全保护,防止电击和故障电流的传播。
在设计方面,三相隔离变压器通常采用高质量的材料和新制造工艺,以确保其高效能和可靠性。它们具有良好的绝缘性能和耐用性,能够在各种环境条件下稳定运行。此外,这种变压器还可能配备过载保护、过热保护等功能,以进一步提高其安全性和使用寿命。
干式三相隔离变压器参数特性
1.额定功率:1KVA 1kw 1千瓦-2500KVA 2500kw 2500千瓦。
2.输入电压:220v 315v 380v 440v 460v 525v 660v 690v 1140v±10% (客户也可指定电压)。
3.输出电压:480V/460V/440V/415V/240V/230V/220/210V/208V/200V/190V/182V/173V(可选,客户也可指定电压)。
4.电源相数: 单相/三相。
5.频率范围:50-60Hz。
6.绕组形式:双绕组或多绕组。
7.冷却方式:空气自冷。
8.效率:≥98%。
9.波形失真:无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻:≥50MΩ。
12.电气强度;工频正弦电压3KV历时1分钟无击穿及闪络现象。

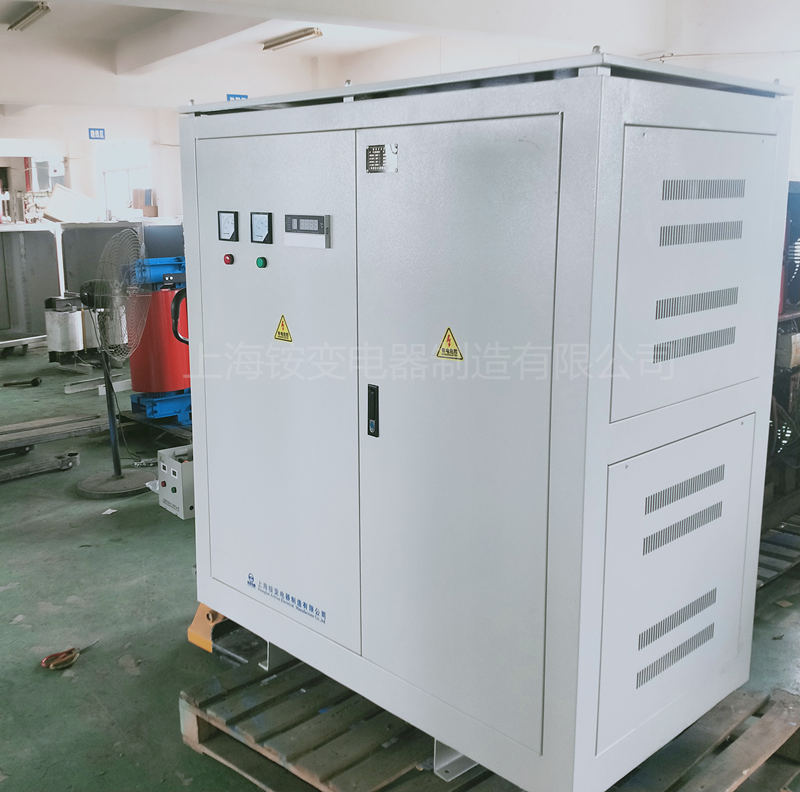

三相变压器的铁心采用优质冷轧硅钢片叠制而成,根据绝缘等级的不同,整体浸渍不同绝缘等级的绝缘漆,能有效降低变压器噪声,减少盐雾,霉菌等对变压器的影响。根据防护等级的不同,变压器箱体由优质钢板制成,结构上既充分考虑空气流通,又能有效地起到防护作用,变压器接线电缆也很方便连接,设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。
材料说明:
①铁芯:采用优质高硅硅钢片,主要材质为0.35厚h18、h14、h12、z11的优质硅钢片,我们根据客户的要求和使用条件,选用合适之材料,使变压器性能设计达到优良状态。(常规材料为全新优质硅钢片)。
②线材:采用包裹有良好绝缘材料的漆包线以及玻璃丝包线,耐温等级为f级(155℃)、h级(180℃)、c级(220℃)。(常规耐温等级为h级180℃)。
③绝缘材料:采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。
④绝缘材料接线端子排:小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能,大功率采用优质铜排。
⑤铁脚:主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。
使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中,不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器重量(kg) |
SBK-1 |
180×110×180 |
80×150 |
280×210×280 |
10 |
SBK-2 |
230×150×220 |
105×145 |
330×250×320 |
15 |
SBK-3 |
260×200×250 |
125×180 |
360×300×350 |
25 |
SBK-5 |
300×230×280 |
145×200 |
400×330×380 |
35 |
SBK-8 |
360×230×330 |
135×275 |
460×350×430 |
60 |
SBK-10 |
420×230×420 |
135×310 |
570×360×570 |
80 |
SBK-15 |
480×250×480 |
140×320 |
630×370×630 |
120 |
SBK-20 |
520×250×520 |
155×400 |
670×390×670 |
150 |
SBK-30 |
550×280×650 |
165×400 |
800×400×870 |
190 |
SBK-40 |
610×300×650 |
170×400 |
800×400×870 |
230 |
SBK-50 |
610×300×650 |
175×400 |
850×500×850 |
280 |
SBK-60 |
700×320×660 |
190×450 |
850×500×850 |
330 |
SBK-80 |
700×350×670 |
195×450 |
1000×550×1000 |
400 |
SBK-100 |
750×350×680 |
210×450 |
1000×550×1000 |
450 |
SBK-120 |
750×350×680 |
215×450 |
1000×600×1000 |
500 |
SBK-150 |
850×370×680 |
230×450 |
1100×600×1100 |
650 |
SBK-200 |
950×450×680 |
290×450 |
1100×600×1100 |
850 |
SBK-250 |
950×450×830 |
290×450 |
1300×700×1300 |
1000 |
SBK-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
1300 |
SBK-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
1500 |
SBK-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
1700 |
SBK-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
2000 |
◆ 订货须知
订货时必须知悉下列各项,我们客服人员可以更加方便快捷的评估出准确价格:
设备相线,负载是单相还是三相用电及相线;
负载类型,是阻性负载,还是感性负载(如电机等),是何种启动方式,如是直接启动、降压起动、变频器启动、伺服启动等,这些参数更准确方便我们做出评估;
额定容量(功率)容量单位KVA(1KVA≠1KW,1KVA≈0.8KW),是否留有余量;
输入和输出电压(初级、次级电压);
请注明接线方式,如果输出多组电压的,请备注每组电压的容量分配;
是否带外箱,是有否特殊技术要求;
是否要求含税;
收货地,是否要求含运费。
