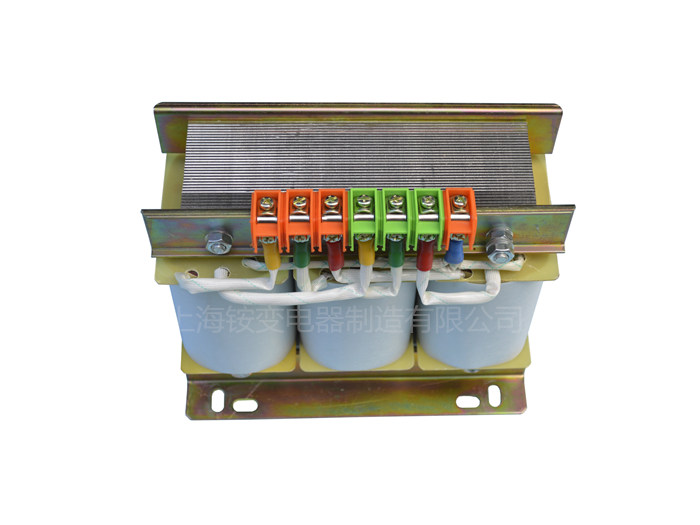

ZSG-2850VA变压器是一款高性能的干式电力转换设备，用于将三相交流电的输入电压从380V降低至170V。其2850VA的额定容量确保了它能够为需要中等电力的工业或商业应用提供稳定可靠的电力转换。作为一款干式变压器，它摒弃了油浸冷却的传统方式，采用空气冷却，这不仅提高了安全性和环保性，也简化了维护过程，使其成为室内和空间受限环境的理想选择。
该变压器的输入电压为三相380V交流电，输出电压170V，这一转换过程适用于多种需要特定电压水平的场合，比如特定的工业机械设备、实验设备或是需要特殊电压的照明系统。
参数特性
1. 额定功率可从1千瓦到2500千瓦，也可根据客户需求定制。
2. 输入电压范围包括220v、315v、380v、440v、460v、525v、660v、690v、1140v，同时也可以根据客户指定的电压。
3. 输出电压可选包括480V、460V、440V、415V、240V、230V、220V、210V、208V、200V、190V、182V、173V，客户也可指定。
4. 电源为三相。
5. 频率范围在50Hz到60Hz之间。
6. 可选择双绕组或多绕组设计。
7. 冷却方式为空气自冷。
8. 效率不低于98%。
9. 输出波形无附加失真。
10. 可持续长时间连续运行而无需人员值守。
11. 绝缘电阻不低于50MΩ。
12. 通过工频正弦电压3KV持续1分钟测试，无击穿或闪络现象。
三相变压器的铁心采用优质冷轧硅钢片叠制而成，这种材料具有优异的导磁性能，能够有效降低磁损耗和铁损耗，提高变压器的效率。为了进一步提升变压器的绝缘性能，根据不同的绝缘等级，整体浸渍不同绝缘等级的绝缘漆。这种绝缘漆具有良好的绝缘性能，有效降低变压器的噪音，同时具备防盐雾、防霉菌等功能，延长了变压器的使用寿命。
为了保护变压器内部部件免受外界环境的影响，根据不同的防护等级，变压器箱体采用优质钢板制成。这种钢板坚固耐用，有效保护内部元件。在箱体结构设计上，充分考虑了空气流通，确保变压器的散热性能，使其在长时间运行中能够保持稳定的工作温度。变压器接线电缆设计灵活便捷，用户可以根据需要方便地进行连接。
为方便用户的使用和监测，变压器还可以根据用户的要求安装电压电流表、电源指示灯、塑壳断路器等附件。这些附件能够提供直观的电气参数显示，并且在异常情况下能够及时切断电源，确保变压器和用户设备的安全。
◆功能特点：
1、产品符合IEC60076、GB1094.0-2007、CNS13390等标准
2、适用于交流频率45～65Hz电压≤660V的场所使用
3、输入、输出电压规格可根据设备要求量身定做
4、接线方式及绝缘等级均可按客户要求定做
5、使用优质材料，保持良好的电气特性及机械强度
6、使用固定式端子台、美观耐用，安全性极高
7、铁芯经热炖处理，自身耗损非常低
8、可满载额定电流连续使用，使用寿命长
正常工作条件如下：
1、周围环境条件：
- 较高工作温度不超过+40℃；
- 24小时内的平均环境温度不超过+30℃；
- 较低工作温度不低于+5℃。
2、海拔限制：安装地点海拔不得高于2000米。
3、大气湿度条件：在环境温度为+40℃时，大气相对湿度不得超过50％；在较低温度下，允许较高的相对湿度，可达90%；同时，考虑到温度变化可能导致产品表面凝露的问题。当月平均较低温度为+25℃。
4、污染等级：污染等级为三级。
5、安装类别：安装类别为Ⅲ类。
6、电源电压：电源电压允许偏差范围为±5%。
7、安装环境：要求安装在无明显震动和冲击振动的地方。
|
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压 |
|
ZSG-1 |
180×110×180 |
80×150 |
280×210×280 |
输入AC380V 输出170V |
|
ZSG-2 |
230×150×220 |
105×145 |
330×250×320 |
输入AC380V 输出170V |
|
ZSG-3 |
260×200×250 |
125×180 |
360×300×350 |
输入AC380V 输出170V |
|
ZSG-5 |
300×230×280 |
145×200 |
400×330×380 |
输入AC380V 输出170V |
|
ZSG-8 |
360×230×330 |
135×275 |
460×350×430 |
输入AC380V 输出170V |
|
ZSG-10 |
420×230×420 |
135×310 |
570×360×570 |
输入AC380V 输出170V |
|
ZSG-15 |
480×250×480 |
140×320 |
630×370×630 |
输入AC380V 输出170V |
|
ZSG-20 |
520×250×520 |
155×400 |
670×390×670 |
输入AC380V 输出170V |
|
ZSG-30 |
550×280×650 |
165×400 |
800×400×870 |
输入AC380V 输出170V |
|
ZSG-40 |
610×300×650 |
170×400 |
800×400×870 |
输入AC380V 输出170V |
|
ZSG-50 |
610×300×650 |
175×400 |
850×500×850 |
输入AC380V 输出170V |
|
ZSG-60 |
700×320×660 |
190×450 |
850×500×850 |
输入AC380V 输出170V |
|
ZSG-80 |
700×350×670 |
195×450 |
1000×550×1000 |
输入AC380V 输出170V |
|
ZSG-100 |
750×350×680 |
210×450 |
1000×550×1000 |
输入AC380V 输出170V |
|
ZSG-120 |
750×350×680 |
215×450 |
1000×600×1000 |
输入AC380V 输出170V |
|
ZSG-150 |
850×370×680 |
230×450 |
1100×600×1100 |
输入AC380V 输出170V |
|
ZSG-200 |
950×450×680 |
290×450 |
1100×600×1100 |
输入AC380V 输出170V |
|
ZSG-250 |
950×450×830 |
290×450 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
输入AC380V 输出170V |
说明：
1.订货请注明型号规格、额定输入电压、额定输出电压、初次级绕组接法、是否带机箱；
2.机箱散热方式及是否有特殊要求；
3.变压器外形尺寸及重量仅供参考，以实际产品为准。
