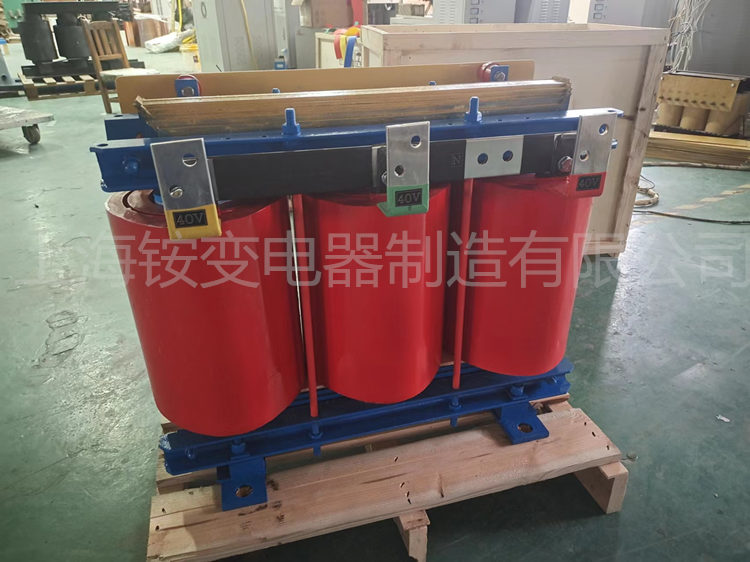

电动平车配套变压器PSG-60J是一种专门用于电动平车的变压器设备。其额定容量为60KVA,输入电压为380V,输出电压为40V。输入电流为91A,输出大电流可达866A,适用于需要较大电流输出的场景。这种变压器能够将高电压的电源转换成适用于电动平车行进轨道的低电压输出,以确保电动平车能够正常运行。
通过使用这种变压器,可以有效减少电动平车因电压不稳定或不匹配而导致的故障和损坏,提高设备的稳定性和可靠性,延长设备的使用寿命。同时,这种变压器还具有较高的安全性能,能够有效保护电动平车及其操作人员的安全。
参数特性
1.额定功率:40KVA 40kw 40千瓦。
2.输入电压:36v±10% (客户也可指定电压)。
3.输出电压:400v(可选,客户也可指定电压)。
4.电源相数: 单三相。
5.频率范围:50-60Hz。
6.绕组形式:双绕组或多绕组。
7.冷却方式:空气自冷。
8.效率:≥98%。
9.波形失真:无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻:≥50MΩ。
12.电气强度;工频正弦电压3KV历时1分钟无击穿及闪络现象。
该套设备适用于KPU系列电动轨道平板车和KPD系列电动轨道平板车。这两种电动轨道平板车都属于低压供电电动轨道平板车,不需要拖带电缆。通过地面降压变压器来将380V的电源电压降低到36V或40V,然后供给地面馈电线。
这种供电方式的优势有很多。首先,它非常稳定,能够确保电动轨道平板车的正常运行。其次,使用这种供电方式非常方便,无需担心电缆的拖带和维护。更重要的是,这种供电方式适用于长距离、曲线和环行行驶,为电动轨道平板车的灵活性提供了很大的便利。
单相低压供电型平板车使用两根走行轨道作为馈电线,而三相低压供电型平板车则在两根轨道中间再增加一根地面馈电线。这样的设计能够更好地满足不同型号电动轨道平板车的供电需求。
PDG, PSG单、三相低压路轨供电成套电气设备是一种非常稳定、方便、理想的驱动成套设备。它广泛适用于轨道平板车、机械制造、铸造冶金、钢铁企业、铁道车辆维修等各种企业。无论是在生产线上还是在车间中,这套设备都能够为用户提供可靠的驱动支持,提高工作效率和生产质量。
如果您需要使用电动轨道平板车或者相关设备,PDG, PSG单、三相低压路轨供电成套电气设备将是您的理想选择。
制造材料简介:
铁心材料:主要有硅钢片,变压器的质量和效率与所用硅钢片的质量有很大的关系,选用的均为B值为12000-16000的进口高磁通硅钢片。
绕组材料:通常有漆包线、纱包线、丝包线,一般情况下选用高强度耐热漆包线,导电性能和耐热性好、具有一定的耐腐蚀能力。
绝缘材料:在绕制变压器中,线圈框架层间的隔离,绕组间的隔离均要使用绝缘材料,一般的变压器框架材料可用酚醛纸板制作,层间用聚酯薄膜,绕组间用黄腊布做隔离。
浸渍材料:浸渍绝缘漆能增强变压器的机械强度,提高绝缘性能,延长使用寿命,公司采用甲酚清漆作为浸渍材料。
使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中,不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压 |
PSG-1 |
180×110×180 |
80×150 |
280×210×280 |
380V/40V |
PSG-2 |
230×150×220 |
105×145 |
330×250×320 |
380V/40V |
PSG-3 |
260×200×250 |
125×180 |
360×300×350 |
380V/40V |
PSG-5 |
300×230×280 |
145×200 |
400×330×380 |
380V/40V |
PSG-8 |
360×230×330 |
135×275 |
460×350×430 |
380V/40V |
PSG-10 |
420×230×420 |
135×310 |
570×360×570 |
380V/40V |
PSG-15 |
480×250×480 |
140×320 |
630×370×630 |
380V/40V |
PSG-20 |
520×250×520 |
155×400 |
670×390×670 |
380V/40V |
PSG-30 |
550×280×650 |
165×400 |
800×400×870 |
380V/40V |
PSG-40 |
610×300×650 |
170×400 |
800×400×870 |
380V/40V |
PSG-50 |
610×300×650 |
175×400 |
850×500×850 |
380V/40V |
PSG-60 |
700×320×660 |
190×450 |
850×500×850 |
380V/40V |
PSG-80 |
700×350×670 |
195×450 |
1000×550×1000 |
380V/40V |
PSG-100 |
750×350×680 |
210×450 |
1000×550×1000 |
380V/40V |
PSG-120 |
750×350×680 |
215×450 |
1000×600×1000 |
380V/40V |
PSG-150 |
850×370×680 |
230×450 |
1100×600×1100 |
380V/40V |
PSG-200 |
950×450×680 |
290×450 |
1100×600×1100 |
380V/40V |
PSG-250 |
950×450×830 |
290×450 |
1300×700×1300 |
380V/40V |
PSG-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
380V/40V |
PSG-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
380V/40V |
PSG-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
380V/40V |
PSG-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
380V/40V |
安装使用与维护
1、整流变压器的使用必须符合规定的条件;
2、安装前应仔细核对铭牌上各项参数,确认无误后,方可安装使用;
3、按标注接好线,检查无误后,即可通电;
4、运输过程中应尽可能避免碰撞、贮存在干燥通风的地方,切勿受潮,以确保产品的性能和使用寿命;
注:可根据客户提供要求定做。
