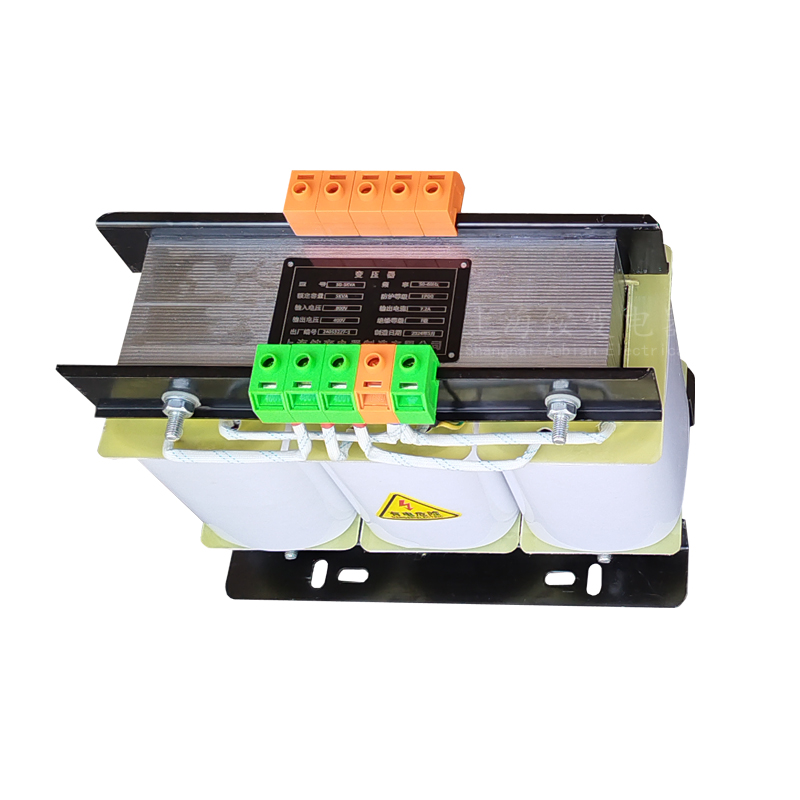

ZSG-650VA变压器是一种用途特定的电力设备，其设计用于将输入电压为AC380V的电源转换输出为输出电压为170V的电源。该变压器主要用于励磁整流装置中，励磁整流是一种用于控制和稳定电力系统的技术。在励磁整流过程中，变压器起到了将输入电压转换为所需输出电压的作用。ZSG-650VA变压器的额定容量为650VA，表明其能够处理的功率为650VA。采用这种变压器可以确保整流装置的正常运行，并为其他设备提供所需的稳定电压。ZSG-650VA变压器在励磁整流系统中起到了至关重要的作用，确保了系统的稳定性和可靠性。
参数特性
1. 额定功率可从1千瓦到2500千瓦，也可根据客户需求定制。
2. 输入电压范围包括220v、315v、380v、440v、460v、525v、660v、690v、1140v，同时也可以根据客户指定的电压。
3. 输出电压可选包括480V、460V、440V、415V、240V、230V、220V、210V、208V、200V、190V、182V、173V，客户也可指定。
4. 电源为三相。
5. 频率范围在50Hz到60Hz之间。
6. 可选择双绕组或多绕组设计。
7. 冷却方式为空气自冷。
8. 效率不低于98%。
9. 输出波形无附加失真。
10. 可持续长时间连续运行而无需人员值守。
11. 绝缘电阻不低于50MΩ。
12. 通过工频正弦电压3KV持续1分钟测试，无击穿或闪络现象。
三相变压器的铁心采用优质冷轧硅钢片叠制而成，这种材料具有优异的导磁性能，能够有效降低磁损耗和铁损耗，提高变压器的效率。为了进一步提升变压器的绝缘性能，根据不同的绝缘等级，整体浸渍不同绝缘等级的绝缘漆。这种绝缘漆具有良好的绝缘性能，有效降低变压器的噪音，同时具备防盐雾、防霉菌等功能，延长了变压器的使用寿命。
为了保护变压器内部部件免受外界环境的影响，根据不同的防护等级，变压器箱体采用优质钢板制成。这种钢板坚固耐用，有效保护内部元件。在箱体结构设计上，充分考虑了空气流通，确保变压器的散热性能，使其在长时间运行中能够保持稳定的工作温度。变压器接线电缆设计灵活便捷，用户可以根据需要方便地进行连接。
为方便用户的使用和监测，变压器还可以根据用户的要求安装电压电流表、电源指示灯、塑壳断路器等附件。这些附件能够提供直观的电气参数显示，并且在异常情况下能够及时切断电源，确保变压器和用户设备的安全。
◆功能特点：
1、产品符合IEC60076、GB1094.0-2007、CNS13390等标准
2、适用于交流频率45～65Hz电压≤660V的场所使用
3、输入、输出电压规格可根据设备要求量身定做
4、接线方式及绝缘等级均可按客户要求定做
5、使用优质材料，保持良好的电气特性及机械强度
6、使用固定式端子台、美观耐用，安全性极高
7、铁芯经热炖处理，自身耗损非常低
8、可满载额定电流连续使用，使用寿命长
正常工作条件如下：
1、周围环境条件：
- 较高工作温度不超过+40℃；
- 24小时内的平均环境温度不超过+30℃；
- 较低工作温度不低于+5℃。
2、海拔限制：安装地点海拔不得高于2000米。
3、大气湿度条件：在环境温度为+40℃时，大气相对湿度不得超过50％；在较低温度下，允许较高的相对湿度，可达90%；同时，考虑到温度变化可能导致产品表面凝露的问题。当月平均较低温度为+25℃。
4、污染等级：污染等级为三级。
5、安装类别：安装类别为Ⅲ类。
6、电源电压：电源电压允许偏差范围为±5%。
7、安装环境：要求安装在无明显震动和冲击振动的地方。
|
容量(KVA) |
外形尺寸
长×宽×高(mm) |
安装尺寸(mm) |
外壳尺寸
长×宽×高(mm) |
变压器电压 |
|
ZSG-1 |
180×110×180 |
80×150 |
280×210×280 |
输入AC380V 输出170V |
|
ZSG-2 |
230×150×220 |
105×145 |
330×250×320 |
输入AC380V 输出170V |
|
ZSG-3 |
260×200×250 |
125×180 |
360×300×350 |
输入AC380V 输出170V |
|
ZSG-5 |
300×230×280 |
145×200 |
400×330×380 |
输入AC380V 输出170V |
|
ZSG-8 |
360×230×330 |
135×275 |
460×350×430 |
输入AC380V 输出170V |
|
ZSG-10 |
420×230×420 |
135×310 |
570×360×570 |
输入AC380V 输出170V |
|
ZSG-15 |
480×250×480 |
140×320 |
630×370×630 |
输入AC380V 输出170V |
|
ZSG-20 |
520×250×520 |
155×400 |
670×390×670 |
输入AC380V 输出170V |
|
ZSG-30 |
550×280×650 |
165×400 |
800×400×870 |
输入AC380V 输出170V |
|
ZSG-40 |
610×300×650 |
170×400 |
800×400×870 |
输入AC380V 输出170V |
|
ZSG-50 |
610×300×650 |
175×400 |
850×500×850 |
输入AC380V 输出170V |
|
ZSG-60 |
700×320×660 |
190×450 |
850×500×850 |
输入AC380V 输出170V |
|
ZSG-80 |
700×350×670 |
195×450 |
1000×550×1000 |
输入AC380V 输出170V |
|
ZSG-100 |
750×350×680 |
210×450 |
1000×550×1000 |
输入AC380V 输出170V |
|
ZSG-120 |
750×350×680 |
215×450 |
1000×600×1000 |
输入AC380V 输出170V |
|
ZSG-150 |
850×370×680 |
230×450 |
1100×600×1100 |
输入AC380V 输出170V |
|
ZSG-200 |
950×450×680 |
290×450 |
1100×600×1100 |
输入AC380V 输出170V |
|
ZSG-250 |
950×450×830 |
290×450 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-300 |
1050×450×950 |
290×450 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-350 |
1100×500×1000 |
310×500 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-400 |
1100×550×1100 |
320×500 |
1300×700×1300 |
输入AC380V 输出170V |
|
ZSG-500 |
1250×600×1250 |
320×600 |
1500×800×1500 |
输入AC380V 输出170V |
说明：
1.订货请注明型号规格、额定输入电压、额定输出电压、初次级绕组接法、是否带机箱；
2.机箱散热方式及是否有特殊要求；
3.变压器外形尺寸及重量仅供参考，以实际产品为准。
